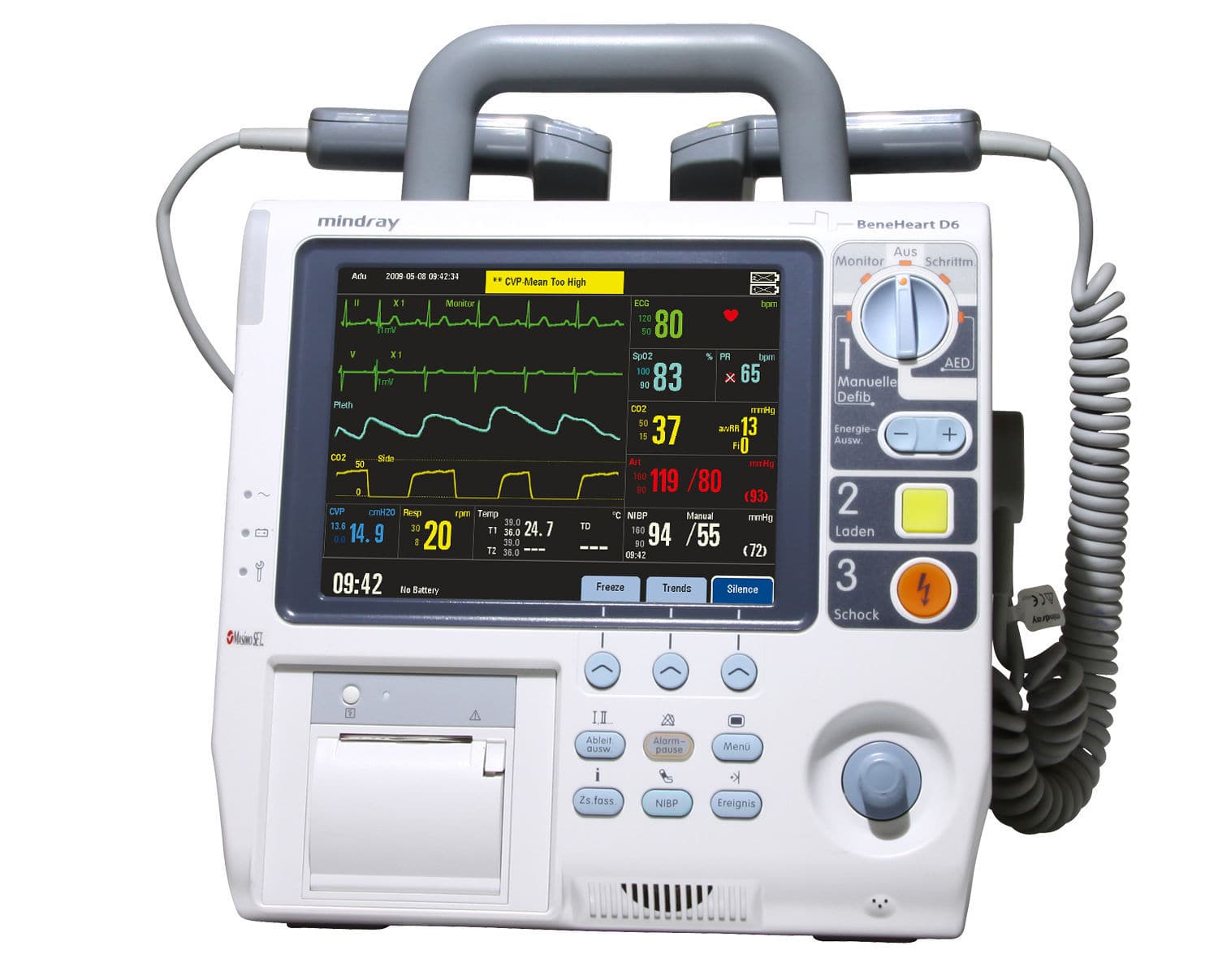

Дефибриллятор-монитор Beneheart D6

Экран

Цветной, ЖК, TFT, диагональ 8,4 дюйма, разрешение 800х600

2 варианта определения CO² в конце выдоха

·         в боковом потоке;

·         в микропотоке.

Количество отображаемых кривых

До 4 кривых

Измерения и мониторинг параметров

·         ЭКГ в 3/5 отведениях,

·         Mindray/Masimo/Nellcor Sp02,

·         нАД,

·         ТЕМП,

·         ДЫХ,

·         иАД,

·         EtC02.

Вес дефибриллятора

6,6 кг (здесь учитывается масса:

·         модуля ЭКГ;

·         дефибриллятора;

·         кардиостимулятора;

·         модуля SpO²;

·         2-канального модуля ИАД;

·         2-канального модуля измерения температуры;

·         модуля измерения дыхания.

·         Комплекс аккумуляторов: 0,75 кг каждый.

·         Комплекты наружных электродов: 0,83 кг

Габариты дефибриллятора

·         ШхГхВ: 295х218х279 мм (без наружных электродов);

·         ШхГхВ: 295х218х323 мм (с наружными электродами).

Параметры регистрации

·         сводка эпизодов;

·         табличные тренды

·         стоп-кадры волновых кривых

·         обзор

·         проверка работы и настройка

Терморегистратор

Встроенного типа, ширина ленты 50 мм, метод – термопечать с высоким разрешением, скорость подачи бумаги – 25, 50 мм/с

Требования к среде и условиям эксплуатации

Водонепроницаемость

IPX4 (без внешнего питания)

Пыленепроницаемость

IPX3X

Температура эксплуатации

0-45 градусов (микропоток СО²: 0-40 градусов; СО² в боковом потоке 5-35 градусов; температура хранения – от – 20 до 60 градусов)

Относительная влажность

При эксплуатации и хранении: 10-95 % без конденсации паров

Высота над уровнем моря

При эксплуатации и хранении: от -381 до 4575 м

Ударопрочность и стойкость к вибрации

Отвечает требованиям стандарта 21.102

Тряска в транспорте

Отвечает требования стандарта 6.3,4.2

Падения

Отвечает требованиям стандарта 6.3,4.3

ЭМС

Отвечает требованиям стандарта IEG60601-1-1-2

Безопасность

Отвечает требованиям стандарта EN/IEC60601-1

Питание

Питание от сети переменного тока

Сетевое напряжение: 100-240 В

Ток: 1,8 -0,8А

Частота: 50/60 Гц

Питание от источника пост.тока через преобразователь

Входное напряжение: 12 В

Потребляемая мощность: 190 Вт

Аккумулятор

4,5 А, 14,8 В, перезаряжаемый литий-ионный;

Время зарядки: менее 2 часов до 80% и менее 3 часов до 100 %.

Индикатор заряда: 5-сегментный светоиндикатор.

Хранение сведений о пациентах

До 100 данных пациентов

Хранение эпизодов

До 1000 эпизодов

Хранение волновых кривых

До 24 часов непрерывной волны ЭКГ

Скорость зарядки

менее 5 секунд (200 Дж)

Табличные тренды

72 часа, разрешение: 1 час

Запись речи

До 180 минут

Экспорт данных

На ПК через USB

Кривая дефибриллятора

Бифазный усеченный экспоненциальный разрядный импульс с коменсацией входного сопротивления

Точность энергии разряда

±2 Дж или 15% от заданного значения

Подача разряда

Через многофункциональные электроды дефибрилляции

Ручной режим

·         энергия на выходе (1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 30, 50, 70, 100, 150, 170, 200, 300, 360 Дж);

·         синхронизированная кардиоверсия (передача энергии начинается в пределах 60 мс после зубца R комплекса QRS.

Режим автоматической наружной дефибрилляции (АНД)

·         энергия на выходе: регулируется оператором;

·         серия разрядов АНД: уровень энергии: 100-360 Дж, с возможностью регулировки;

·         серия разрядов: 1, 2, 3 с возможностью регулировки.

Неинвазивная кардиостимуляция

·         кривая: однофазный прямоугольный импульс;

·         ширина импульса: 20 мс, ± 5%;

·         рефрактерный период: 200-300 мс, ± 3% (функция частоты);

·         режим кардиостимуляции (по команде или фиксированный);

·         частота кардиостимуляции (40-170 имп./мин., ± 1,5 %;

·         выходной сигнал при кардиостимуляции 0-200 мА, ±5% или 5мА (большая из величин);

·         кардиостимуляция 4:1: после активизации частоты импульсов стимуляции уменьшается в 4 раза.

Мониторинг ЭКГ

Тип отведений

ЭКГ по 3,5 и 12 отведениям, многофункциональные стандартные электроды

Выбор отведений

·         3 отведения: I, II, III

·         5 отведений: I, II, III, aVR, aVL, aVF, V

·         12 отведений: I, II, III, aVR, aVL, aVF, V1-V6

Отображение ЧСС

·         взрослые: 15-300 уд./мин.

·         новорожденные: 15-350 уд./мин.

Разрешение

1 уд./мин.

Аритмия

да

Сигналы тревоги

да

Размер кривой ЭКГ

·         2,5 мм/мВ (х 0,25)

·         5 мм/мВ (х 0,5)

·         10 мм/мВ (х1)

·         20 мм/мВ (х2)

·         40 мм/мВ (х4)

Скорость развертки

6,25, 12,5, 25, 50 мм/с

Изоляция модулей пациента (защита от разряда дефиблилляции)

·         Тип CF: ЭКГ, дыхание, температура, пульсоксиметрия (SpO²), НИАД, ИАД;

·         Тип BF: СО² и наружная дефибрилляция

Дыхание

Методика: трансторакальный импеданс

Диапазон: взрослые (0-120 цикл/мин); дети и новорожденные (0-150 цикл/мин).

Разрешение: 1 цикл/мин

Пульсоксиметрия

Mindray SpO²

·         диапазон: 0-100%

·         разрешение: 1%

Masimo SpO²

·         диапазон: 1-100%

·         разрешение: 1%

·         диапазон частоты пульса: 25-240 уд./мин

Nellsor SpO²

·         диапазон: 0-100 %

·         разрешение: 1%

·         диапазон частоты пульса: 20-300 уд./мин.

Температура

·         параметр: Т1, Т2, разность температур

·         диапазон: 0-50 градусов (32-122 градусов F)

·         разрешение: 0,1 С

НИАД

·         режим работы: ручной, автоматический, непрерывное измерение;

·         диапазон давления: от 0 до 300 мм рт.ст.

·         отображение давления: систолическое, диастолическое, среднее

·         первоначальное давление: взрослые (160 ±5 мм РТ.ст.), дети (140 ±5 мм р.ст.), новорожденные (90 ±5 мм РТ.ст.)

ИАД

·         каналы: 2

·         чувствительность датчика: 5 мкВ/(В мм РТ.ст)

·         диапазон: от – 50 до 300 мм РТ.ст.

·         разрешение: 1 мм РТ.ст.

·         диапазон частот пульса: 25-350 уд./мин.

·         обозначение кривой: ART, Ao, FAP, BAP, UAP, PA, CVP, CPP, LAP, RAP, ICP, P1, P2

CO²

В микропотоке:

·         диапазон: от 0 до 99 мм РТ.ст.

·         скорость потока: 50 мл/мин.

·         диапазон ЧД: 0-150 цикл.в мин

·         В боковом потоке:

·         диапазон: от 0 до 99 мм РТ.ст

·         скорость потока: 70 или 100 мл/мин

·         диапазон ЧД: 0-120 циклмин

Увеличение энергии разряда

от 1 до 360 Дж
